項目名稱：制藥廢水MVR蒸發器案例
蒸發器類型：MVR蒸發器
設備規格：蒸發量8T/H
制藥廢水MVR蒸發器項目概述：
在制藥行業中蒸發工藝是一項高耗能生產過程，工藝中產生的二次蒸汽，由于直接排放大氣造成余熱能源極大浪費。康景輝為業主設計機械式蒸汽再壓縮縮技術（MVR），通過對二次蒸汽的再壓縮實現外排蒸汽潛熱的回收利用，旨在提高制藥行業蒸發工藝能源利用率，減少能源消耗。
客戶公司，作為水污染大戶的制藥企業，其廢水主要包括生產廢水、合成生產廢水、中成藥生產廢水以及各類制劑生產過程的洗滌水和沖洗廢水四大類。
制藥廢水MVR蒸發器項目進水水質：
客戶公司制藥廢水主要含鹽氯化鈉，COD600000PPM。
制藥廢水MVR蒸發器工藝選擇：
機械式蒸汽再壓縮技術（MVR）蒸發工藝，通過對二次蒸汽的再壓縮實現外排蒸汽潛熱的回收利用，以確保提高制藥行業蒸發工藝能源利用率，減少能源消耗。MVR蒸發工藝基于逆循環過程，將二次蒸汽經過壓縮處理，使蒸汽的壓力、溫度、焓值升高后得到重新回收利用。
在制藥行業傳統蒸發工藝中，產生的二次蒸汽排放大氣或者直接冷凝，其潛熱完全浪費，造成能源的極大損失。因此，MVR 技術可以有效的運用于制藥行業蒸發工藝。此外，MVR 技術也在污水源熱泵中得到運用，通過對污水的有效處理，回收了污水中的“低品質”熱能，在蒸發領域內有可觀的節能效果。
制藥廢水MVR蒸發器基本組成與工藝流程：
用于制藥行業蒸發濃縮工藝的 MVR 系統由以下部件構成，蒸發器、離心式蒸汽壓縮機、氣液分離器、板式換熱器、真空泵、冷凝水罐等。系統運行的基本流程可分為三部分，即原料預熱―蒸發濃縮―蒸汽壓縮―冷凝放熱。
（1）原料預熱：物料從緩沖罐中由進料泵輸送至一級預熱，與冷凝水進行熱交換，回收冷凝水余熱，使冷凝水溫度降至 45℃以下后排出。物料預熱至 62~65℃，然后將物料送至二級預熱器，經外源蒸汽預熱器后的物料升溫大約有 10℃，最后保證沸點進入到蒸發器內。
（2）蒸發濃縮：物料通過循環泵在蒸發器管式內不斷受熱蒸發汽化，從底部的平衡管進入分離器氣液分離內。
（3）蒸汽壓縮：二次蒸汽經過壓縮機壓縮后達到過熱狀態，經過噴水處理后變為飽和狀態。
（4）冷凝放熱：降膜式蒸發器中，蒸發出來的氣液兩項進入到分離器中，經由分離器處理后，頂部排出的二次蒸汽送至蒸汽壓縮機內，溫度升高 5-10℃，壓縮后的蒸汽再送入蒸發器加熱物料，放出潛熱后變為冷凝液進入到冷凝水罐中。在冷凝水罐內是溫度較高的冷凝液（水和乙醇的混合氣體），然后經過凝液泵打入到第一級預熱器，去預熱物料，然后排出系統，從而完成整個蒸發流程。

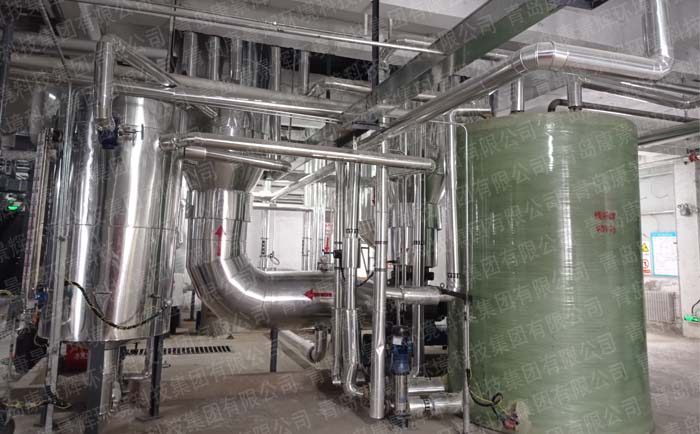

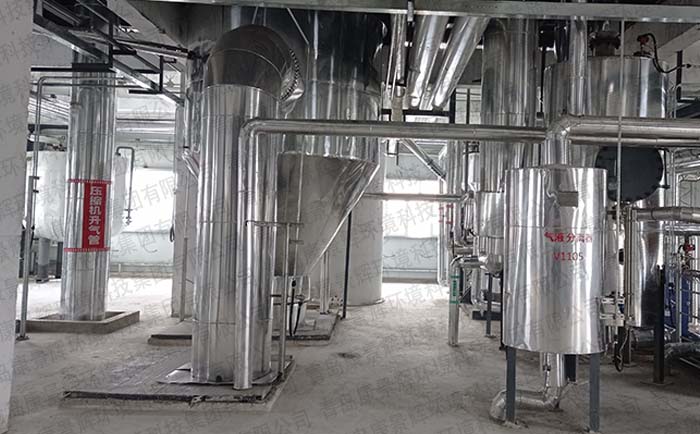

制藥廢水處理MVR蒸發器案例實拍：
